Pompa ciepła na przykładzie Stacji Uzdatniania Wody w Elblągu - „Królewiecka”

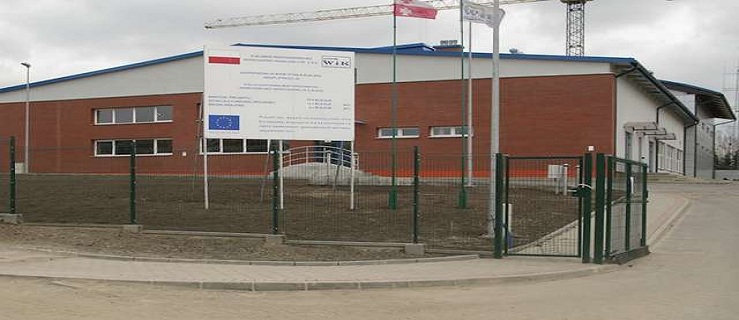

Elbląg jedno z najstarszych miast w Polsce (rok założenia 1246, prawa miejskie 1246), na prawach powiatu w województwie warmińsko-mazurskim. Miasto jest ośrodkiem przemysłu ciężkiego, przemysłu spożywczego i turystycznego. Blisko 3 lata temu oddana została do użytku zmodernizowana Stacja Uzdatniania Wody „Królewiecka”. Obecnie jest największą stacją na tym terenie. Woda, która jest wydobywana zawiera wiele związków i substancji o bardzo wysokich stężeniach w związku z czym SUW ma za zadanie jej uzdatnianie a mianowicie utlenia ją i dwukrotnie przepuszcza przez filtry z kwarcowym wypełnieniem. Następnie w procesach biologicznych redukuje się zawartość pierwiastków i związków t.j. żelazo, amoniak czy mangan.

Głównym Inwestorem realizującym to przedsięwzięcie było Przedsiębiorstwo Wodociągów i Kanalizacji. Modernizacja stacji to nie tylko nowoczesność uzdatniania wody. Inwestor pomyślał tu także o ekologii i zamontował innowacyjny system z pompą ciepła do ogrzewania całego budynku.

Wiadomo ciepło w tak prestiżowym obiekcie jest podstawą a jeśli jest to ekologiczne ciepło to nic innego jak pompa ciepła. W tym przypadku zapewnia ona ogrzewanie i c.w.u. w stacji „Królewiecka”.

Zamontowano tu pompę typu glikol-woda. Moc grzewcza pompy wynosi 125,1 kW. Urządzenie dostosowane do maksymalnej temperatury zasilania c.o. (+55°C) i minimalnej temp. (-5°C). SUW wyposażona została w elektroniczne urządzenie łagodnego rozruchu i dwie sprężarki dla zapotrzebowania na ciepła.

Generalnie przewidziano w centrali grzewczej trzy grupy grzewcze których zadaniem jest zasilanie trzech budynków: budynek administracyjny, halę filtrów oraz budynek warsztatowy. W związku z ich różnorodnością przewidziano dwa układy mieszające. Niezależnie dla każdego układu sterowania całość pracy układu jest automatyką pogodową. Natomiast nad całością pracy układu czuwa sterownik pompy ciepła – Luxtronik II. Rozpoznaje on automatycznie jakiego typu jest pompa ciepła przejmując sterowanie całej instalacji łącznie z przygotowaniem c.w.u. i ogrzewaniem.

Cały proces ogrzewania odbywa się za pomocą krzywej zależnej od temperatury grzewczej, a tą ustawia się w regulatorze wraz z programami czasowymi. Urządzenie to wyposażone jest w port USB co pozwala na podłączenie pamięci zewnętrznej i archiwizowanie danych jak również aktualizację oprogramowania. Luxtronik II zawiera wejście internetowe, dając możliwość sterowania instalacją z dowolnego miejsca za pomocą przeglądarki internetowej. To nowoczesne urządzenie sprawia, że użytkownik może kontrolować ustawienia swojej instalacji grzewczej i zmieniać ją w każdej chwili, w każdym miejscu za pomocą telefonu czy komputera. Jeśli wystąpi jakiś błąd podczas pracy urządzenia, użytkownik powiadamiany jest o tym sms-em lub e-mailem w zależności z czy korzysta z telefonu kom. czy komputera.

Dolnym źródłem ciepła w SUW „Królewiecka” jest woda, pobierana ze zbiornika wody surowej i przetłaczana przez wymiennik pośredni a stamtąd do następnego zbiornika wody.

8°C tyle wynosi temperatura pobranej wody, a schładzanej ok. 4°C, w ten sposób pozwala to na podniesienie sprawności pompy ciepła i pozyskanie mocy grzewczej na poziomie 140 kW.

Takie zastosowanie wymiennika pośredniego pozwala na odizolowanie wody, która podlega dalszemu procesowi uzdatniania od układu chłodniczego.

Zastosowanie tak innowacyjnego rozwiązania dla Stacji Uzdatniania Wody „Królewiecka” pozwoliło na pozyskanie dużych oszczędności finansowych, oraz ochronie środowiska naturalnego. Stwierdzić można w związku z tym, że zastosowanie pomp ciepła nie jest przeszkodą nawet dla najbardziej wymagających.
